金屬纏繞墊片知識性能介紹
作者：化工泵 來源：化工泵 發布時間：2019-09-29

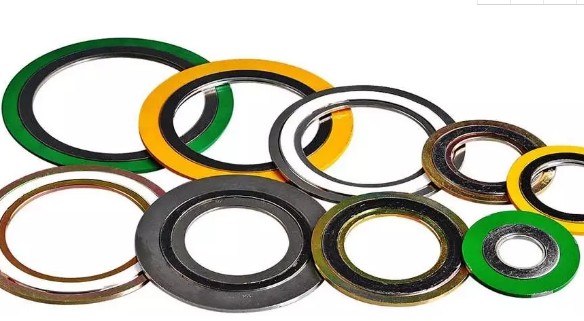

金屬纏繞墊片是使用廣泛的墊片之一，纏繞墊片提供了一種能在操作溫度和壓力波動下使用的低成本密封。多層金屬和填充物纏繞所形成的密封隔墊有效地減少了可能發生的泄漏。金屬纏繞墊片是用成型的金屬帶和軟的填充材料交替纏繞制成的。當放在兩個法蘭之間被壓縮后就形成了非常有效的密封。
金屬帶中間部分的V型凸起作用就像彈簧一樣，在工況改變時給墊片很好的回彈性。填充材料和金屬帶材料可以選擇不同的材料以適應不同的化學介質。
需要防火安全的可以選擇柔性石墨作為填充材料。如果墊片的有效壓縮載荷是有限制的，可以對墊片的結構和尺寸進行修改以達到有效的密封。一個金屬纏繞墊片可以包括一個外環，一個內環或者二者都有。外環使墊片與法蘭對中和作為墊片壓縮的限位，內環不但可以提供額外的徑向強度,而且還可以減少法蘭的沖刷磨蝕和保護密封元件。很好的回彈性和很高的強度使得金屬纏繞墊片成為各種各樣使用條件和工況下的理想選擇。廣泛地被用于煉油廠和化工廠。
一、墊片的安裝
在法蘭連接中，所有零部件必須正確組裝達到密封的效果。引起連接部分泄漏的最常見原因是安裝程序不正確。
螺栓上緊順序
1、將墊片放置在法蘭密封表面上。
2、將組裝的另一個法蘭與墊片相接觸。
3、必須用新螺栓或工作性能如同新螺栓的螺栓清潔螺紋并用優質的潤滑劑潤滑它們，例如油類和石墨混合物。
4、將螺栓放置在螺栓孔內。
5、用手指擰緊螺母。按照上圖的螺栓緊固順序緊固螺栓。
6、一次上緊時，任何螺栓的擰緊力不應超過推薦值的30%， 如果那樣做，會使法蘭翹起并將墊片壓壞。當達到推薦螺栓扭矩時，按照順時針?lè)较蛑饌€(gè)檢查螺栓扭距以確定螺栓已經均勻擰緊。
7、由于蠕變和應力松弛，在設備運轉時有必要預加應力于螺栓以確保螺栓在操作期間有充分的應力載荷。
二、影響墊片密封性能的因素
密封是通過壓縮墊片材料并使之填補不平整的密封表面實現的。這種密封能夠有效防止介質的泄漏。為了維持這種工況，連接部位必須施加足夠的載荷來對抗因系統的內壓產生的端面流體靜壓力。
墊片的使用情況取決于許多的因素，包括：
1. 金屬材料以及填充材料，材料必須能承受以下幾種因素的影響：
a. 溫度：溫度對墊片的機械以及化學性能有不利影響，同樣也能影響墊片的物理特性例如氧化性與回彈性。
b. 壓力：介質或管道內壓可能將墊片吹出法蘭的表面
c. 介質：墊片材料必須能耐介質的腐蝕
2. 連接設計：兩個法蘭連接的力必須足夠防止因系統內壓產生的端面流體靜壓力導致的法蘭分離。
3. 合適的螺栓載荷：如果螺栓載荷不夠大，墊片的變形達不到要求，或者載荷過大而壓碎墊片，泄漏就會發生。
4. 表面加工：如果表面加工不符合墊片要求，也不會起到很好的密封效果。
