普通螺栓和高強度螺栓緊固方法有區(qū)別嗎？
作者：水泵 來源：水泵 發(fā)布時間：2020-03-18
高強度螺栓是鋼結(jié)構(gòu)施工中普遍常見的施工要件，工人在使用普通螺栓和高強度螺栓時，緊固方法有區(qū)別嗎，高強度螺栓和普通螺栓有什么不同呢；
一、普通螺栓與高強度螺栓對比
1、普通螺栓可重復(fù)使用，高強度螺栓不可重復(fù)使用。
2、高強度螺栓一般由高強鋼材制成（45號鋼(8.8s)，20MmTiB(10.9S)，是預(yù)應(yīng)力螺栓，摩擦型用扭矩扳手施加規(guī)定預(yù)應(yīng)力，承壓型擰掉梅花頭。普通螺栓一般由普通鋼材(Q235)制成，只需擰緊即可。
3、普通螺栓一般為4.4級、4.8級、5.6級和8.8級。高強度螺栓一般為8.8級和10.9級，其中10.9級居多。
4、普通螺栓的螺孔不一定比高強度螺栓大。實際上，普通螺栓螺孔比較小。
5、普通螺栓A、B級螺孔一般只比螺栓大0.3~0.5mm。C級螺孔一般比螺栓大1.0~1.5mm。
6、摩擦型高強度螺栓靠摩擦力傳遞荷載，所以螺桿與螺孔之差可達1.5～2.0mm。
7、承壓型高強度螺栓傳力特性是保證在正常使用情況下，剪力不超過摩擦力，與摩擦型高強度螺栓相同。當荷載再增大時，連接板間將發(fā)生相對滑移，連接依靠螺桿抗剪和孔壁承壓來傳力，與普通螺栓相同，所以螺桿與螺孔之差略小些，為1.0～1.5mm。
8、普通螺栓和高強度螺栓由于其設(shè)計的受力原理不同，其在施工檢驗方法上有極大的區(qū)別。
9、同等級普通螺栓各項機械性能要求均比高強度螺栓略高，但高強度螺栓較普通螺栓多一項沖擊功的驗收要求。
二、什么是高強度螺栓
高強度螺栓（High-Strength Friction Grip Bolt），英文直譯為：高強度摩擦預(yù)緊螺栓，英文簡稱：HSFG?？梢?，我們中文施工中所說的高強度螺栓是高強度摩擦預(yù)緊螺栓的簡稱。在日常溝通中，僅僅是簡略了“摩擦（Friction）”“預(yù)緊（Grip）”兩個詞，卻造成了許多工程技術(shù)人員對高強度螺栓基本定義的理解，產(chǎn)生了誤區(qū)。
誤區(qū)一：材料等級超過8.8級的螺栓，就是“高強度螺栓”？
高強度螺栓和普通螺栓的核心區(qū)別并不在于使用材料的強度，而是受力的形式。本質(zhì)是是否施加預(yù)緊力，并利用靜摩擦力抗剪。
實際上在英標規(guī)范，美標規(guī)范中提到的高強度螺栓（HSFG BOLT）只有8.8級和10.9級兩種（BS EN 14399 / ASTM-A325&ASTM-490），而普通螺栓卻有包含有4.6，5.6，8.8，10.9，12.9等（BS 3692 11款表2）；由此可見，材料強度高低并不是區(qū)別高強度螺栓與普通螺栓的關(guān)鍵。
誤區(qū)二：高強度螺栓的承載能力高于普通螺栓，是為“高強”？
由單個螺栓的計算可知，高強度螺栓抗拉和抗剪的設(shè)計強度均低于普通螺栓。其高強實質(zhì)是：正常工作時，節(jié)點不允許發(fā)生任何相對滑移，即：彈塑性變形小，節(jié)點剛度大。
可見：在給定設(shè)計節(jié)點荷載的情況下，用高強度螺栓設(shè)計的節(jié)點并不一定能節(jié)省螺栓使用數(shù)量，但是其變形小，剛度大，安全儲備高。適合用主梁，等要求節(jié)點剛度較大的位置，符合“強節(jié)點，弱桿件”的基本抗震設(shè)計原理。
高強度螺栓之強，并非在于其本身的承載能力設(shè)計值，而是表現(xiàn)于其設(shè)計節(jié)點的剛度大，安全性能高，抗破壞的能力強。
三、高強度螺栓規(guī)格
國內(nèi)常用的高強度螺栓分為 ASTM 及 JIS 規(guī)格。通常用的 ASTM 高強度螺栓有 A325 及 A490 兩種，具體使用情況如表一所示。
1、ASTM 高強度螺栓通用情況
A325 螺栓主要成分為 TYPE1 及 TYPE3 兩種，TYPE1 為一般結(jié)構(gòu)用，如需要時可以熱浸鍍鋅，耐候鋼材應(yīng)配合使用TYPE3螺栓，采用 TYPE3 螺栓時設(shè)計圖上應(yīng)特別標明，A325 螺栓的機械性。
2、ASTM高強度螺栓機械性能
A490 螺栓的材料強度比 A325 高，但是 A490 螺栓不可熱浸鍍鋅。A490 螺栓分為 3 種 TYPE 同樣耐候鋼材配合使用 TYPE3 型螺栓。A325 及 A490 螺栓標準直徑以英尺為單位，以 1/8 英尺為單位增量，且皆介于 1 英尺至 1.5 英尺之間，以 1 英尺左右的直徑較常用。
有些特殊的情況，所需螺栓直徑超過 1.5，此時可采用 A490 螺栓。A490 螺栓使用情況如表一所示，材料強度如表二所示。ASTM 高強度螺栓的螺頭及螺帽皆為六角形頭，其中螺帽必須為重型六角形螺帽。
JIS規(guī)格的高強度螺栓分為六角螺栓頭的 F 系列以及為減輕材料用量及美觀需求而發(fā)展之圓螺栓頭之 S 系列，圓螺栓頭在安裝后拆卸較困難。
3、JIS F10T圓頭型扭矩控制高強度螺栓
材料強度不同，F(xiàn)系列又分為 F8t、F10t 及 F11t 三種，s系列則分成 s8t 及 s10t 二種，其中 F11t 材質(zhì)因品質(zhì)較不易控制，僅部分制造商有制造生產(chǎn)資質(zhì)，其材料強度如表三所示。
4、JIS 高強度螺栓材料強度
JIS 螺栓直徑以 mm 為單位，一般常用的直徑規(guī)格在 12mm 至 24mm 之間。有過去的熱浸鍍鋅經(jīng)驗可知，高強度螺栓在熱浸鍍鋅前處理酸洗過程中會吸收氫氧，因此會產(chǎn)生延遲破壞現(xiàn)象，延遲破壞就是高強度螺栓緊固一段時間后發(fā)生突然斷裂現(xiàn)象，這是因為金屬結(jié)晶內(nèi)蓄含的氫氧壓力過大的結(jié)果。

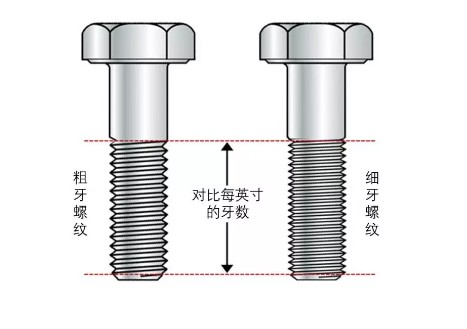

四、螺栓緊固方法
普通螺栓的緊固程度并無明確規(guī)定，鎖緊時所施加的力一般只要連接緊密即可。但因鎖緊時未施加拉力，因此容易出現(xiàn)螺帽松弛脫落現(xiàn)象，為防止松脫的方法可用彈簧墊圈或采用雙螺帽的方法由外螺帽將內(nèi)螺帽壓緊以防止兩螺帽同步旋轉(zhuǎn)而松弛。
采用雙螺帽時內(nèi)螺帽需使用重型六角螺帽，外螺帽可采用一般螺帽，一般高強度螺栓不論承載型的或者擦阻型因預(yù)緊后存在張力，此預(yù)緊力引致接觸面正應(yīng)力可產(chǎn)生抗扭轉(zhuǎn)摩擦阻力，因而可使螺帽產(chǎn)生不松脫現(xiàn)象，所以不必附加防脫裝置。
但若是由于特殊用途（例如振動機械或者車體重要結(jié)構(gòu)位置）必須采用特殊夾頭來防止螺帽松動的情況，螺栓的夾頭決定螺栓及螺牙長度或形式，以便用來防止松脫，螺帽夾緊裝置詳細信息見。
高強度螺栓目前在汽車領(lǐng)域使用較為廣泛，主要使用在汽車強度連接及其重要的部位，像汽車的輪轂等位置，為汽車的安全穩(wěn)定行駛起到無可替代的作用。
